Automatyczny system do Inspekcji BATERII I OGNIW PIĘTROWYCH – XBS02 / XBC02-370-130

Typowe linie produkcyjne baterii dla ogniw pryzmatycznych i kieszeniowych wymagają dwóch indywidualnych systemów inspekcji rentgenowskiej: NDT1 dla stosów /pięter i NDT2 dla całkowicie zmontowanego ogniwa, a produkcja ogniw cylindrycznych wymaga pojedynczego systemu inspekcji rentgenowskiej. Wszystkie systemy oparte są na tej samej znormalizowanej platformie maszynowej i sterowaniu oraz są w pełni zaprojektowane zgodnie ze specyfikacjami suchego pomieszczenia – dry room. Kontrola zawartości stosów: • Odchylenia w ustawieniu blach między anodą a katodą • Zliczanie blach • Deformacja krawędzi blach Kontrola opcjonalna: • Stan zgrzein zakładkowych • Cząstki metalu wewnątrz stosu Kontrola zawartości ogniw: • Położenie i odległości między stosami wewnątrz puszki • Stan i odległości między łącznikami biegunowymi między stosami a puszką Kontrola opcjonalna: • Deformacja stosów, nawet poje

Automatyczny system rentgenowski do inspekcji korpusów e-silników

Dzięki głowicy rentgenowskiej o napięciu 160 kV i płaskiemu panelowi o rozmiarze piksela 145 mikronów, jest to doskonały system offline do kontroli dużej różnorodności odlewów. Koncepcja przenośnika o średnicy 700 mm umożliwia zarówno załadunek pojedynczych, jak i wielu elementów jednocześnie – TEN XC02-700 OBSŁUGUJE WSZYSTKO. Parametry badanych elementów ✓ Rozmiar odlewu do 600 mm ✓ Wysokość elementu maks. 280 mm ✓ Waga elementu maks. 60 kg System XC02-700 został zaprojektowany do ręcznej lub w pełni zautomatyzowanej kontroli offline elementów aluminiowych. System osiąga wysoki poziom funkcjonalności, a jednocześnie jest kompaktowy i zajmuje niewiele miejsca.

Kabina rentgenowska XE-L GILARDONI

XE-L to najbardziej wydajny standardowy system Gilardoni, dzięki obszernemu wolumenowi inspekcji i osłonie ołowianej zapewniającej ochronę do 225 kV, dzięki czemu kabina może służyć do inspekcji szerokiej gamy obiektów. W podstawowej konfiguracji kabina jest wyposażona w źródło promieniowania rentgenowskiego MINIFOCUS 160 kV lub 225 kV, ale jednocześnie może być wyposażony w źródło promieniowania rentgenowskiego MICROFOCUS do analizy o wysokiej rozdzielczości dla małych elementów. Cyfrowy panel do akwizycji obrazu wraz z najnowocześniejszym oprogramowaniem do obróbki i autorskimi filtrami pozwala na uzyskanie WYSOKIEJ JAKOŚCI OBRAZÓW Solidny 7-osiowy manipulator z absolutnymi enkoderami wieloobrotowymi umożliwia korzystanie z urządzenia bez resetowania po wyłączeniu lub przywróceniu systemu. Dodatkowa funkcja X-WIDE VIEW pozwala na powiększenie pola widzenia.

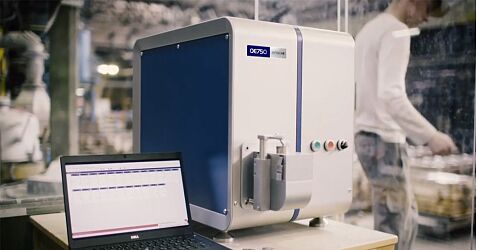

Spektrometr iskrowy FOUNDRY-MASTER Smart 2

Zaprojektowany z myślą o wartości, łatwości użytkowania i wsparciu technicznym dostosowanym do aplikacji. FOUNDRY-MASTER Smart 2 zapewnia precyzję laboratoryjną do analizy metali żelaznych i nieżelaznych w kompaktowej, trwałej obudowie bez skomplikowanych przygotowań do pracy. Zaprojektowany z myślą o rzeczywistych potrzebach w zakresie kontroli jakości (QA/QC), monitorowania wytopu i weryfikacji materiałów, łączy zaawansowaną technologię z intuicyjną obsługą, aby zapewnić wydajność procesów i wiarygodność wyników. Cechy kluczowe: – Precyzja klasy laboratoryjnej w formacie laboratoryjnym – Niskie koszty konserwacji i długoterminowa stabilność – Szybkie i dokładne wyniki dla działów zapewnienia jakości (QA/QC) i procesów odlewniczych – Spersonalizowane wsparcie w postaci demonstracji, testów i usług kalibracji – Sprawdzona niezawodność Hitachi, potwierdzona tysiącami urządzeń

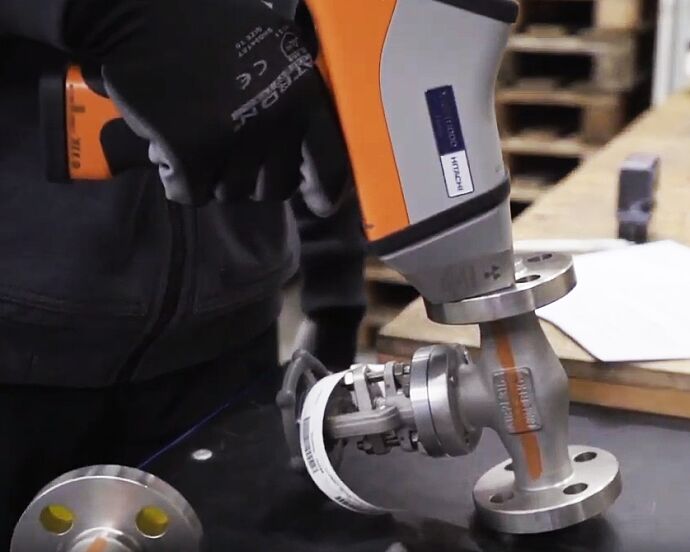

Spektrometr rentgenowski X-MET8000

Ręczny spektrometr rentgenowski XRF X-MET8000 to szybki i skuteczny analizator do składu chemicznego metali czy identyfikacji pierwiastków (np. Pb, Br, Cr, Hg, Cl…) w składzie tworzyw sztucznych. Zapewnia szybkość i wydajność wymaganą nawet w najbardziej zaawansowanych aplikacjach, za pomocą optymalnego połączenia wysokiej klasy lampy rentgenowskiej i wielko-powierzchniowego detektora SDD (Large Area Silicon Drift Detector). Spektrometry rentgenowskie z serii X-MET8000 są idealnym rozwiązaniem do analizy składu chemicznego metali i pozytywnej identyfikacji materiałów (PMI) dla zastosowań kontrolnych a także produkcyjnych.

Dostępne wersje :

1. X-MET8000 Smart Pakiet – wersja najtańsza spektrometru, kalibracja fundamentalna i minimalna ilość akcesoriów.
2. X-MET8000 Optimum Pakiet – wersja medium urządzenia. Kalibracje fundamentalne oraz kalibracja pomiaru pierwiastków lekkich. Akcesoria – rozszerzony pakiet akcesoriów.
3. X-MET8000 Expert Pakiet – Wersja rozszerzona urządzenia. Wszechstronny spektrometr zapewniający najwyższy poziom analizy. system rozbudowany również o wiele akcesoriów dodatkowych
