PILANA Karbid s.r.o.
- Nadrażni 804, CZ-768 24 HULIN, Czechy
- 00420 724 858 921
- www.pilanakarbid.cz
Opis
PILANA Karbid jest jednym z wiodących producentów narzędzi z węglików spiekanych w Czeskiej Republice. Firma koncentruje się na produkcji i serwisie narzędzi rotacyjnych do efektywnej obróbki CNC. Aby osiągnąć maksymalną precyzję, wykorzystuje najnowocześniejsze technologie, najwyższej jakości materiały i obróbkę powierzchni.
Wybierz z naszej szerokiej gamy usług, aby spełnić swoje wymagania techniczne.
Oferta obejmuje narzędzia monolityczne; frezy, wiertła, rozwiertaki, gwintowniki, a także
narzędzia składane do płytek wkręcanych i modułowe narzędzia obróbcze.
Narzędzia katalogowe, narzędzia specjalne i renowacja narzędzi używanych
Wybierz z naszej szerokiej gamy usług, aby spełnić swoje wymagania techniczne.
Oferta obejmuje narzędzia monolityczne; frezy, wiertła, rozwiertaki, gwintowniki, a także
narzędzia składane do płytek wkręcanych i modułowe narzędzia obróbcze.
Narzędzia katalogowe, narzędzia specjalne i renowacja narzędzi używanych
Pliki do pobrania
-
Katalog-2025-PL-bez-cen.pdfrozmiar pliku: 4.44 MB
Produkty
SPECJALNE NARZĘDZIA SKRAWAJĄCE Z WĘGLIKA SPIEKANEGO DO OBRÓBKI OTWORÓW
SPECJALNE NARZĘDZIA SKRAWAJĄCE Z WĘGLIKA SPIEKANEGO DO OBRÓBKI OTWORÓW
Na zamówienie produkujemy specjalne narzędzia do obróbki otworów. W ten sposób możemy rozwiązywać problemy klientów, gdy narzędzia katalogowe nie mogą być użyte do danego zastosowania lub gdy w celu skrócenia czasu produkcji, wskazane jest połączenie kilku operacji. Wystarczy dostarczyć rysunek obrabianego detalu, a nasze biuro projektowe zaprojektuje narzędzie, dostosowane do potrzeb klienta.
Ograniczenia technologiczne:
• minimalna średnica narzędzia 0,2 mm
• maksymalna średnica chwytu walcowego 40 mm
• maksymalny wysięg narzędzia z uchwytu 350 mm
• mikrowiertła
• wiertła stopniowe
• wiertła kształtowe
• wiertła do materiałów hartowanych
• Nawiertaki NC
• wiertła z pilotem
• wiertła piórowe
• wiertła jednoostrzowe
• wiertła do głębokich otworów
• narzędzia wielozadaniowe i wielofunkcyjne
• rozwiertaki maszynowe
• wiertło - rozwiertaki
• rozwiertaki stopniowe
• rozwiertaki stożkowe
• rozwiertaki kształtowe
• rozwiertaki z pilotem
• pogłębiacze stożkowe
• fazowniki
• pogłębiacze stopniowe
• pogłębiacze kształtowe
• pogłębiacze wsteczne
• narzędzia wielofunkcyjne
• minimalna średnica narzędzia 0,2 mm
• maksymalna średnica chwytu walcowego 40 mm
• maksymalny wysięg narzędzia z uchwytu 350 mm
• mikrowiertła
• wiertła stopniowe
• wiertła kształtowe
• wiertła do materiałów hartowanych
• Nawiertaki NC
• wiertła z pilotem
• wiertła piórowe
• wiertła jednoostrzowe
• wiertła do głębokich otworów
• narzędzia wielozadaniowe i wielofunkcyjne
• rozwiertaki maszynowe
• wiertło - rozwiertaki
• rozwiertaki stopniowe
• rozwiertaki stożkowe
• rozwiertaki kształtowe
• rozwiertaki z pilotem
• pogłębiacze stożkowe
• fazowniki
• pogłębiacze stopniowe
• pogłębiacze kształtowe
• pogłębiacze wsteczne
• narzędzia wielofunkcyjne

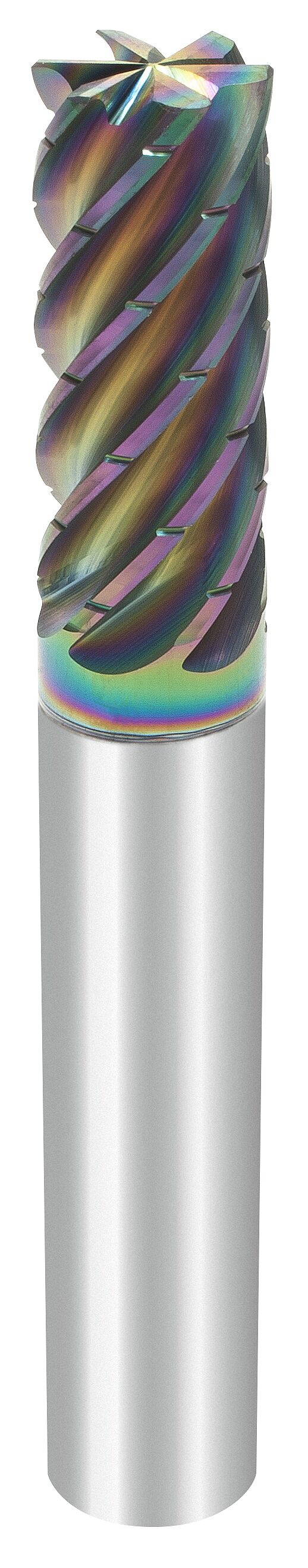

WĘGLIKOWE FREZY Z PODZIELNIKIEM WIÓRA DO OBRÓBKI DYNAMICZNEJ - DR611/DR612
WĘGLIKOWE FREZY Z PODZIELNIKIEM WIÓRA DO OBRÓBKI DYNAMICZNEJ - DR611/DR612
6 ostrzy, w tym 3 ostrza centralne, zmienna geometria spiral.
Grubszy rdzeń, podzielniki wióra na obwodzie narzędzia.
Stosowana do produktywnej obróbki (High Productivity Machining) stosując tzw. dynamiczną,
adaptacyjną czy trochoidalną strategię obróbki.
Frezy te zostały zaprojektowane z myślą o dużych głębokościach skrawania i umożliwiają usuwanie
maksymalnej ilości materiału w krótkim czasie, przy stałym obciążeniu narzędzia.
Narzędzia także w wersji Golden edition z powłoką AlCrZrN.
Specjalna powłoka ze złotą wierzchnią warstwą na bazie cyrkonu zapewnia lepszy poślizg i odprowadzenie wióra, zmniejsza opór skrawania i zużycie krawędzi skrawającej.
Zalecane zastosowanie: < 50 HRc, < 1200 N/mm2, stal, stal nierdzewna.
Możliwe zastosowanie: staliwo, stopy żarowytrzymałe.
Geometria: l 30°/31, g 10°
Powłoka: Viper edition AlTiSiN lub AlCrZrN.
Możliwe zastosowanie: staliwo, stopy żarowytrzymałe.
Geometria: l 30°/31, g 10°
Powłoka: Viper edition AlTiSiN lub AlCrZrN.
SPECJALNE NARZĘDZIA SKRAWAJĄCE Z WĘGLIKA SPIEKANEGO DO GWINTOWANA
SPECJALNE NARZĘDZIA SKRAWAJĄCE Z WĘGLIKA SPIEKANEGO DO GWINTOWANA
W 2023 roku rozszerzyliśmy nasze portfolio narzędzi do gwintowania o węglikowe gwintowniki maszynowe z chłodzeniem wewnętrznym. Te narzędzia przeznaczone są głównie do masowej produkcji. Pozwalają na skrócenie czasów maszynowych, co przekłada się na wzrost produktywności i i uzyskanie przewagi konkurencyjnej.
Węglikowe gwintowniki maszynowe są produkowane zarówno z rowkiem wiórowym spiralnym, jak i prostym. Wewnętrzne chłodzenie jest doprowadzone do każdego rowka wiórowego. Obecnie produkujemy gwintowniki w rozmiarach od M4 wzwyż.
Oferta narzędzi do obróbki gwintów obejmuje:
- Węglikowe gwintowniki maszynowe z prostym rowkiem wiórowym
(do otworów przelotowych)
- Węglikowe gwintowniki maszynowe z śrubowym rowkiem wiórowym (do otworów nieprzelotowych)
- frezy do gwintów metrycznych ISO
(część standardowego asortymentu – katalog str. 35)
- frezy do pozostałych typów gwintów
- narzędzia wielozadaniowe do wiercenia, gwintowania i fazowania
- modyfikacje wymiennych płytek skrawających do obróbki gwintów
- Węglikowe gwintowniki maszynowe z prostym rowkiem wiórowym
(do otworów przelotowych)
- Węglikowe gwintowniki maszynowe z śrubowym rowkiem wiórowym (do otworów nieprzelotowych)
- frezy do gwintów metrycznych ISO
(część standardowego asortymentu – katalog str. 35)
- frezy do pozostałych typów gwintów
- narzędzia wielozadaniowe do wiercenia, gwintowania i fazowania
- modyfikacje wymiennych płytek skrawających do obróbki gwintów
Branża
Oprzyrządowanie
Narzędzia
Wykonawstwo i regeneracja części maszyn i narzędzi
Części do maszyn i urządzeń przemysłowych
Części do maszyn i urządzeń przemysłowych
Marki
PILANA
