SODITRONIK Leszek Kowalski
- ul. Heliotropów 29/2, 04-796 WARSZAWA, Poland
- lk@soditronik.pl
- www.soditronik.pl
Description

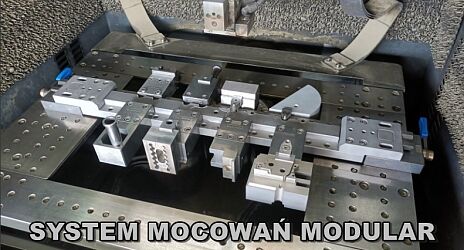

SODITRONIK’s offer includes: SODICK – Wire and sinker electro-discharge machines, milling machine tools HS, Hankook - CNC EDM DRILL machines; ARIES ALLIANCE – production machines for metal cold & hot forming, for friction welding; STEELFLUID – cutting fluids; MODULAR / others producers – tooling system. We provide warranty and post-warranty service, process consulting and sales of consumables from warehouse located in Poland.
Products
Sodick AL60G - Średniej Wielkości Elektrodrążarka Wgłębna klasy Premium
Sodick AL60G - Średniej Wielkości Elektrodrążarka Wgłębna klasy Premium
Nowoczesna elektrodrążarka serii AL zapewniająca bardzo dokładną i wydajną obróbkę. Seria AL wykorzystuje silniki liniowe i zaawansowany system sterowania, który łączy bezpośrednio silnik ze sterownikiem. Takie rozwiązanie zapewnia najszybszą możliwą odpowiedź serwo oraz zachowanie optymalnej szczeliny iskrowej przez cały czas. Maksymalny odskok elektrody 36000mm/min.
CECHY MASZYNY:
- 10-letnia gwarancja dokładności pozycjonowania
- silniki liniowe (X, Y, Z)
- absolutne liniały optyczne
- kontroler posuwu Sodick
- podzespoły ceramiczne
- układ chłodzenia silnika liniowego
- chłodziarka dielektryku z kompensacją temperatury
- układ SVC
- układ "SGF2", nano zużycie
- generator TMM3
- uproszczona obsługa
- panel sterowania NC
- Intelligent Q3vic EDM
- pilot
- oprogramowanie CAM LN Professional
SPECYFIKACJA TECHNICZNA
przesuwy (X,Y,Z) [mm]............................. 600 x 420 x 370
stół ceramiczny [mm]............................... 750 x 550
wymiary wewnętrzne zbiornika [mm].. 950 x 740 x 450
poziom dielektryka [mm]........................ 150 - 400
maks. ciężar detalu [kg].......................... 1500
maks. ciężar elektrody [kg].................... 50
odległość stołu od podłogi [mm]....... 850
wymiary maszyny [mm]........................... 1852 x 2825 x 2570
ciężar maszyny [kg].................................. 5350
przesuwy (X,Y,Z) [mm]............................. 600 x 420 x 370
stół ceramiczny [mm]............................... 750 x 550
wymiary wewnętrzne zbiornika [mm].. 950 x 740 x 450
poziom dielektryka [mm]........................ 150 - 400
maks. ciężar detalu [kg].......................... 1500
maks. ciężar elektrody [kg].................... 50
odległość stołu od podłogi [mm]....... 850
wymiary maszyny [mm]........................... 1852 x 2825 x 2570
ciężar maszyny [kg].................................. 5350
Sodick ALC600iGE - Średmiej Wielkości Elektroerozyjna Wycinarka Drutowa klasy Premium (prezentowana na stoisku)
Sodick ALC600iGE - Średmiej Wielkości Elektroerozyjna Wycinarka Drutowa klasy Premium (prezentowana na stoisku)
Wysoki standard serii maszyn ALC400/ALC600 firmy Sodick został podniesiony o funkcję „i Groove”. Ta opatentowana technika przez firmę Sodick, umożliwia obrót drutu w trakcie obróbki wykańczającej, dzięki czemu obrabiane części wykorzystują podczas cięcia na pełnej wysokości „niezużytą” powierzchnię drutu. Podczas obróbki sterowane są zazwyczaj naciąg drutu i szybkość przesuwu drutu odniesione do grubości ciętej matrycy. Mechanizm obrotowy Sodick i Groove zapewnia dodatkową funkcję kontroli drutu, co skutkuje podwyższeniem jakości powierzchni, poprawioną dokładnością geometryczną, przy jednoczesnym ograniczeniu zużycia drutu, co stanowi najlepsze ekologiczne rozwiązanie, obniżające koszty eksploatacji. Nowy projekt obrabiarki charakteryzuje się kompaktową, całkowicie zamkniętą budową oraz posiada panel użytkownika z 19", wielo-dotykowym ekranem.
- 10-letnia gwarancja dokładności pozycjonowania
- silniki liniowe (X, Y, U, V)
- absolutne liniały optyczne
- kontroler posuwu Sodick
- podzespoły ceramiczne
- funkcja I-Groove
- poczwórny układ filtracji
- generator SPW
- układ kontroli naroży SFCC
- układ oszczędzania energii
- układ polerowania DPW+
- StepCut - technika cięcia schodkowego
- automatyczna kontrola poziomu dielektryka
- szybki układ nawlekania Fixed jet AWT
- układ usuwania końcówki drutu
przesuwy (X,Y,Z) [mm]............................... 600 x 400 x 350 (oś Z opcja 500)
dodatkowe osie (U,V) [mm]..................... 150 x 150
wymiary wewnętrzne zbiornika [mm].... 1050 x 710
maks ciężar detalu [kg]............................. 1000
maks. kąt stożka.......................................... 25°
średnica drutu [mm].................................. Ø0,10 - Ø0,30
naciąg drutu [N].......................................... 3 - 23
maks. prędk. podawania drutu [mm/s] 420
odległość stołu od podłogi [mm]......... 995
wymiary maszyny [mm]............................. 2575 x 2945 x 2345
ciężar maszyny [kg].................................... 4600
- silniki liniowe (X, Y, U, V)
- absolutne liniały optyczne
- kontroler posuwu Sodick
- podzespoły ceramiczne
- funkcja I-Groove
- poczwórny układ filtracji
- generator SPW
- układ kontroli naroży SFCC
- układ oszczędzania energii
- układ polerowania DPW+
- StepCut - technika cięcia schodkowego
- automatyczna kontrola poziomu dielektryka
- szybki układ nawlekania Fixed jet AWT
- układ usuwania końcówki drutu
przesuwy (X,Y,Z) [mm]............................... 600 x 400 x 350 (oś Z opcja 500)
dodatkowe osie (U,V) [mm]..................... 150 x 150
wymiary wewnętrzne zbiornika [mm].... 1050 x 710
maks ciężar detalu [kg]............................. 1000
maks. kąt stożka.......................................... 25°
średnica drutu [mm].................................. Ø0,10 - Ø0,30
naciąg drutu [N].......................................... 3 - 23
maks. prędk. podawania drutu [mm/s] 420
odległość stołu od podłogi [mm]......... 995
wymiary maszyny [mm]............................. 2575 x 2945 x 2345
ciężar maszyny [kg].................................... 4600
Hankook NSD 960 Ascension - Duża Przebijarka do Otworów
Hankook NSD 960 Ascension - Duża Przebijarka do Otworów
Wiertarka Elektroerozyjna High Speed EDM ze sterowaniem CNC. Model Hankook NSD 960 Ascension idealnie nadaje się do seryjnego wykonywania otworów startowych w materiałach obrabianych na wycinarkach drutowych i / lub do wykonywania otworów w procesie produkcji. Zaawansowany, sterowany numerycznie model Hankook NSD 1200960 Ascension ma możliwość prowadzenia automatycznej obróbki wielo-gniazdowej otworów startowych lub zautomatyzowanej produkcji części. Maszyna standardowo jest wyposażona w oprogramowanie do automatycznego przygotowania technologii . Przyjazne oprogramowanie umożliwia obsługę maszyny nawet początkującym. Złożone programowanie opiera się na obliczeniach i makroprogramach. Możliwość elektroerozyjnego gwintowania otworów: M3 - M16. Maszyna posiada stół granitowy i możliwość użycia długich elektrod.
Przesuw (X x Y x Z):.......................................................... 900 x 600 x 755 mm (głowica 500 mm)
Jednorzędowy zmieniacz elektrod:............................. 22 poz.
Zbiornik na wodę:......175 l
Wymiary (szer. x gł. x wys.) :........................................ 2275 x 1545 x 2280 mm (maks. 2785 mm)
Długość elektrody:.......................................................... 200 - 800 mm
Wymagania dotyczące miejsca (szer. x gł. x wys.): 2400 x 1700 x 2550 mm
Masa maszyny:................................................................. 2400 kg
Maksymalna masa przedmiotu obrabianego:........1000 kg
Maksymalna wysokość przedmiotu obrabianego: 495 mm
Zakres średnic elektrod:................................................ 0,1 3,0 mm (opcja 6 mm)
Opcja gwintowania:......................................................... M3 - M16
Zasilanie:............................................................................. 380 V 50-60 Hz
Maksymalny dopuszczalny prąd:................................ 30 A
Obciążalność znamionowa:........................................... 5 kVA
Wymagane ciśnienie pneumatyczne:.......................... 5 bar
Układ dejonizacji z czujnikiem
Jednorzędowy zmieniacz elektrod:............................. 22 poz.
Zbiornik na wodę:......175 l
Wymiary (szer. x gł. x wys.) :........................................ 2275 x 1545 x 2280 mm (maks. 2785 mm)
Długość elektrody:.......................................................... 200 - 800 mm
Wymagania dotyczące miejsca (szer. x gł. x wys.): 2400 x 1700 x 2550 mm
Masa maszyny:................................................................. 2400 kg
Maksymalna masa przedmiotu obrabianego:........1000 kg
Maksymalna wysokość przedmiotu obrabianego: 495 mm
Zakres średnic elektrod:................................................ 0,1 3,0 mm (opcja 6 mm)
Opcja gwintowania:......................................................... M3 - M16
Zasilanie:............................................................................. 380 V 50-60 Hz
Maksymalny dopuszczalny prąd:................................ 30 A
Obciążalność znamionowa:........................................... 5 kVA
Wymagane ciśnienie pneumatyczne:.......................... 5 bar
Układ dejonizacji z czujnikiem
Model Hankook NSD 630 Ascension - Przebijarka do Otworów (prezentowana na stoisku)
Model Hankook NSD 630 Ascension - Przebijarka do Otworów (prezentowana na stoisku)
Wiertarka Elektroerozyjna High Speed EDM ze sterowaniem CNC. Model Hankook NSD 630 Ascension idealnie nadaje się do seryjnego wykonywania otworów startowych w materiałach obrabianych na wycinarkach drutowych i / lub do wykonywania otworów w procesie produkcji. Zaawansowany, sterowany numerycznie model Hankook NSD 630 Ascension ma możliwość prowadzenia automatycznej obróbki wielo-gniazdowej otworów startowych lub zautomatyzowanej produkcji części. Maszyna standardowo jest wyposażona w oprogramowanie do automatycznego przygotowania technologii . Przyjazne oprogramowanie umożliwia obsługę maszyny nawet początkującym. Złożone programowanie opiera się na obliczeniach i makroprogramach. Możliwość elektroerozyjnego gwintowania otworów: M3 - M16. Maszyna posiada stół granitowy i możliwość użycia długich elektrod.
Przesuw (X x Y x Z):.......................................................... 600 x 300 x 505 mm (głowica 330 mm)
Jednorzędowy zmieniacz elektrod:............................. 10 poz.
Zbiornik na wodę:......75 l
Wymiary (szer. x gł. x wys.) :........................................ 1975 x 1445 x 2250 mm (maks. 2385 mm)
Długość elektrody:.......................................................... 200 - 500 mm
Wymagania instalacyjne (szer. x gł. x wys.): ......2100 x 1600 x 2550 mm
Masa maszyny:................................................................. 1900 kg
Maksymalna masa przedmiotu obrabianego:........ 300 kg
Maksymalna wysokość przedmiotu obrabianego: 325 mm
Zakres średnic elektrod:................................................ 0,1 3,0 mm (opcja 6 mm)
Opcja gwintowania:......................................................... M3 - M16
Zasilanie:............................................................................. 380 V 50-60 Hz
Maksymalny dopuszczalny prąd:................................ 30 A
Obciążalność znamionowa:........................................... 5 kVA
Wymagane ciśnienie pneumatyczne:.......................... 5 bar
Układ dejonizacji z czujnikiem
Jednorzędowy zmieniacz elektrod:............................. 10 poz.
Zbiornik na wodę:......75 l
Wymiary (szer. x gł. x wys.) :........................................ 1975 x 1445 x 2250 mm (maks. 2385 mm)
Długość elektrody:.......................................................... 200 - 500 mm
Wymagania instalacyjne (szer. x gł. x wys.): ......2100 x 1600 x 2550 mm
Masa maszyny:................................................................. 1900 kg
Maksymalna masa przedmiotu obrabianego:........ 300 kg
Maksymalna wysokość przedmiotu obrabianego: 325 mm
Zakres średnic elektrod:................................................ 0,1 3,0 mm (opcja 6 mm)
Opcja gwintowania:......................................................... M3 - M16
Zasilanie:............................................................................. 380 V 50-60 Hz
Maksymalny dopuszczalny prąd:................................ 30 A
Obciążalność znamionowa:........................................... 5 kVA
Wymagane ciśnienie pneumatyczne:.......................... 5 bar
Układ dejonizacji z czujnikiem
