ROMATEX Matyjek Sp. J.
- ul. Nałęczowska 7, 02-922 WARSZAWA, Poland
- 603095038
- romatex@romatex.pl
- www.romatex.pl
Description
ROMATEX is a technology company specializing in the supply of modern machining machines manufactured by renowned global manufacturers. We are the exclusive representative in Poland of the following companies: HEDELIUS – Germany: 3- and 5-axis vertical machining centers for efficient machining www.hedelius.de EXERON EDM – Germany: Precision CNC milling machines designed specifically for HSC and graphite machining. Designed for the production of high-quality electrodes for EDM machines. Precision die-sinking EDM machines with a unique generator design. www.exeron.de ZIERSCH - Germany Surface and profile grinding machines Rotary table grinders Cylindrical and internal grinding machines www.ziersch.com PARPAS - Italy Precision 3- and 5-axis vertical and horizontal machining centers, dedicated to precision machining in the automotive and aerospace industries www.gruppoparpas.com CHETO - Portugal CNC deep-hole drilling machines with milling function www.cheto.eu YCM - Taiwan 3- and 5-axis vertical and horizontal machining centers, gantry machining centers, CNC lathes. www.ycmcnc.com EXCETEK - Taiwan Wire-cut cutting machines, with travels from 250 x 350 mm to 2,000 x 800 mm www.excetek.com ADELBERT HAAS - Germany Multi-axis grinding centers for many tasks. Applications include the medical, aerospace, and tool manufacturing and regeneration industries. www.multrigrind.com OELHELD – Germany Process fluids: coolants, dielectrics, grinding oils. www.oelheld.com
Products

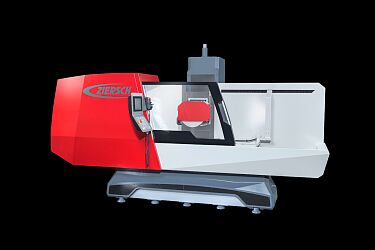

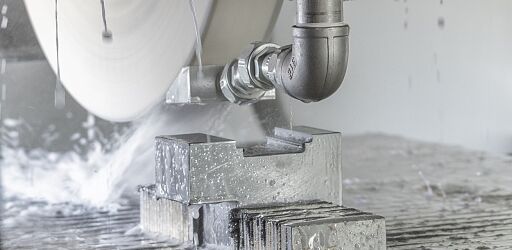

Precision surface and profile grinder Z35 ZIERSCH GmbH
Precision surface and profile grinder Z35 ZIERSCH GmbH
Precyzyjna szlifierka do płaszczyzn z mozliwością szlifowania profili niemieckiego producenta firmy ZIERSCH GmbH.
Powierzchnia szlifowania mm 500 x 350
Ruch poprzeczny mm 330
Przesuw stołu roboczego mm 720
Wielkość płyty magnetycznej mm 500 x 300
Odległość stołu od środka wrzeciona mm 540
Obciążenie stołu łącznie z płytą magnetyczną kg 500
Prędkość stołu (napęd hydrauliczny) mm / min 1.000 – 30.000
Prędkość ruchu poprzecznego mm / min 0,01 – 2.000
Prędkość ruchu pionowego mm / min 0,001 – 1.500
Wymiar tarczy szlifierskiej mm 250 x 38 x 50,8
Sinik wrzeciona kW 5,5
Zakres obrotów wrzeciona U / min 1.000 – 4.500
Masa maszyny ca. kg 3.100
Zajmowane miejsce ca. mm 3.037 x 2.447
Ruch poprzeczny mm 330
Przesuw stołu roboczego mm 720
Wielkość płyty magnetycznej mm 500 x 300
Odległość stołu od środka wrzeciona mm 540
Obciążenie stołu łącznie z płytą magnetyczną kg 500
Prędkość stołu (napęd hydrauliczny) mm / min 1.000 – 30.000
Prędkość ruchu poprzecznego mm / min 0,01 – 2.000
Prędkość ruchu pionowego mm / min 0,001 – 1.500
Wymiar tarczy szlifierskiej mm 250 x 38 x 50,8
Sinik wrzeciona kW 5,5
Zakres obrotów wrzeciona U / min 1.000 – 4.500
Masa maszyny ca. kg 3.100
Zajmowane miejsce ca. mm 3.037 x 2.447

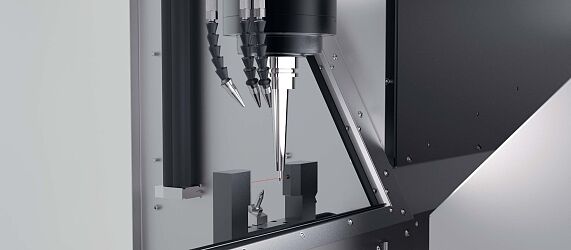

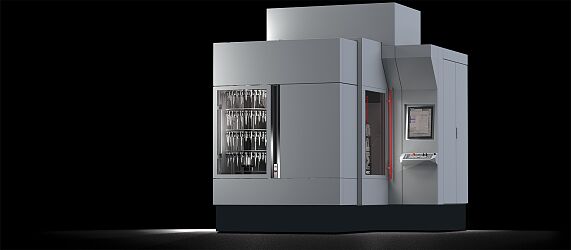

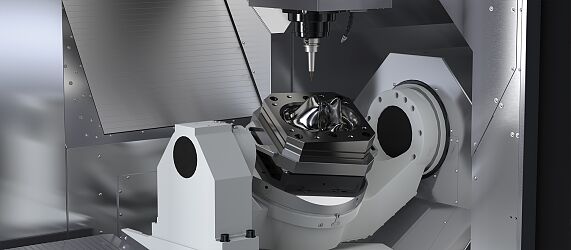

Precision 5-axis machining center HSC MP9 exeron GmbH
Precision 5-axis machining center HSC MP9 exeron GmbH
Ultra-precise 5-axis high-speed cutting center for the most demanding applications: medicine, optics, mold and tool construction.
Gantry made of exceptionally thermally stable, vibration-damping polymer concrete.
Linear guides (rolling) on 3 axes with covers.
Water-cooled direct torque motors for the tilting unit/rotary table drive provide the highest holding forces, acceleration, and precision.
Digitally controlled direct linear drives on all linear axes (X, Y, and Z).
Direct optoelectronic measurement systems on all linear and rotary axes.
Resolution on linear axes: 0.0001 mm.
Resolution on rotary axes: 0.001 mm.
Cool Base System: Proprietary system for temperature stabilization of the machine structure.
ASQ - Advanced Surface Quality, an advanced system for controlling drive parameters
Model HSC MP9/5
Travels X x Y x Z 955 x 625 x 400 mm
Travel paths B x C B +/- 105 ° x C endless
Work area X x Y x Z 725 x 625 x 400 mm
Clamping table/faceplate Ø 412 mm
Distance table/spindle nose
600 mm HSK-E40
586 mm HSK-E50
Maximum workpiece weight 250 kg
Overall dimensions W x D x H 2,610 x 3,080 x 3,150 mm
Spindle speed
42,000 rpm HSK -E40
36,000 rpm HSK -E50
Spindle power S1/S6 – 40%
10kW / 13.5kW HSK-E40
24.8kW / 33kW HSK-E50
Tool magazine
30/60/90/120 HSK-E40
27/54/81/108 HSK-E50
Express routes X x Y x Z 60 m/min
Rotational speeds B/C
100/100 rpm
CNC control Heidenhain TNC
Workpiece Automation
with external handling
Travels X x Y x Z 955 x 625 x 400 mm
Travel paths B x C B +/- 105 ° x C endless
Work area X x Y x Z 725 x 625 x 400 mm
Clamping table/faceplate Ø 412 mm
Distance table/spindle nose
600 mm HSK-E40
586 mm HSK-E50
Maximum workpiece weight 250 kg
Overall dimensions W x D x H 2,610 x 3,080 x 3,150 mm
Spindle speed
42,000 rpm HSK -E40
36,000 rpm HSK -E50
Spindle power S1/S6 – 40%
10kW / 13.5kW HSK-E40
24.8kW / 33kW HSK-E50
Tool magazine
30/60/90/120 HSK-E40
27/54/81/108 HSK-E50
Express routes X x Y x Z 60 m/min
Rotational speeds B/C
100/100 rpm
CNC control Heidenhain TNC
Workpiece Automation
with external handling

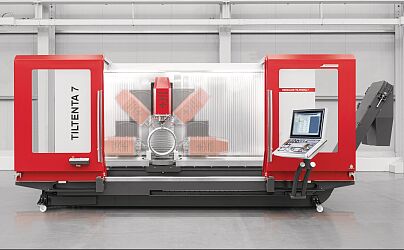

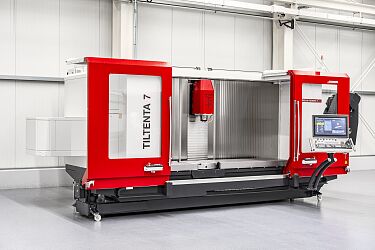

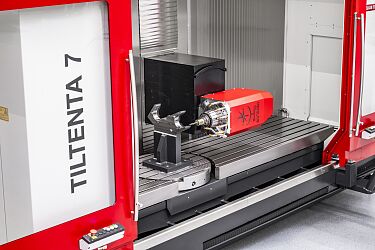

Hi-accuracy 5-axis machining center Tiltenta 7 2600 NEO HEDELIUS Maschinenfabrik GmbH
Hi-accuracy 5-axis machining center Tiltenta 7 2600 NEO HEDELIUS Maschinenfabrik GmbH
Centrum obróbkowe z przesuwną kolumną wraz z magazynem narzędziowym, bezstopniowo uchylnym wrzecionem oraz wbudowanym stołem obrotowym w stół stały do obróbki z 5 stron.
Cel zastosowania: do obróbki 2D- i 2,5D* części ze stali, żeliwa szarego, aluminium i innych stopów w przemyśle maszynowym, produkcji oprzyrządowania, motoryzacyjnym, budowy form i narzedzi.
DANE TECHNICZNE T7 2600 Neo
1. Przesuw w osi wzdłużnej X
(wrzeciono w pozycji pionowej / wrzeciono w pozycji poziomej) mm 2600/2030
2. Przesuw w osi wzdłużnej X w trybie dwukomorowym
(wrzeciono w pozycji pionowej) mm 1300/840
3. Przesuw w osi poprzecznej Y mm 700
4. Przesuw w osi pionowej Z mm 695/800
5. Prześwit pomiędzy stołem a czołem wrzeciona (wrzeciono w pozycji pionowej) mm 20-715
6. Prześwit pomiędzy stołem a czołem wrzeciona (wrzeciono w pozycji poziomej) mm 200-1000
STÓŁ STAŁY
7. Wielkość stołu: szer. × głębokość mm 3080 × 700
8. Ilość rowków teowych × wielkość rowka mm 7 × 18
9. Maksymalna nośność stołu kg 2500
STÓŁ OBROTOWY
10. Średnica stołu mm Ø 700
11. Maksymalna średnica przedmiotu obrabianego mm Ø 1050
12. Prędkość obrotowa obr/min 8
13. Moment obrotowy Nm 2200
14. Moment hamujący Nm 2900
15. Osiągana dokładność podziału <± 5"
16. Maksymalna nośność stołu kg 800/1200
POSUWY
17. Posuw szybki X × Y × Z m/min 40 × 40 × 40
DOKŁADNOŚĆ
18. Zbiorcza tolerancja pozycjonowania zgodnie z VDI/DGQ 3441 mm 0,006/1000mm
UCHYLNE WRZECIONO
19. Prędkość obr. wrzeciona obr/min 14-18.000
1. Przesuw w osi wzdłużnej X
(wrzeciono w pozycji pionowej / wrzeciono w pozycji poziomej) mm 2600/2030
2. Przesuw w osi wzdłużnej X w trybie dwukomorowym
(wrzeciono w pozycji pionowej) mm 1300/840
3. Przesuw w osi poprzecznej Y mm 700
4. Przesuw w osi pionowej Z mm 695/800
5. Prześwit pomiędzy stołem a czołem wrzeciona (wrzeciono w pozycji pionowej) mm 20-715
6. Prześwit pomiędzy stołem a czołem wrzeciona (wrzeciono w pozycji poziomej) mm 200-1000
STÓŁ STAŁY
7. Wielkość stołu: szer. × głębokość mm 3080 × 700
8. Ilość rowków teowych × wielkość rowka mm 7 × 18
9. Maksymalna nośność stołu kg 2500
STÓŁ OBROTOWY
10. Średnica stołu mm Ø 700
11. Maksymalna średnica przedmiotu obrabianego mm Ø 1050
12. Prędkość obrotowa obr/min 8
13. Moment obrotowy Nm 2200
14. Moment hamujący Nm 2900
15. Osiągana dokładność podziału <± 5"
16. Maksymalna nośność stołu kg 800/1200
POSUWY
17. Posuw szybki X × Y × Z m/min 40 × 40 × 40
DOKŁADNOŚĆ
18. Zbiorcza tolerancja pozycjonowania zgodnie z VDI/DGQ 3441 mm 0,006/1000mm
UCHYLNE WRZECIONO
19. Prędkość obr. wrzeciona obr/min 14-18.000

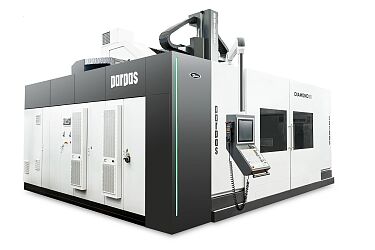

High-accuracy 5-axis Gantry machining centers with linear motors and monobloc structure
High-accuracy 5-axis Gantry machining centers with linear motors and monobloc structure
DIAMOND line is the technological excellence of Gruppo Parpas on 5-axis Gantry sector. DIAMOND 30 is designed for high-speed machining, always ensuring volumetric accuracy, structural rigidity and repeatability also on complex parts and hard materials.
It is characterized by a monobloc structure, with a traverse with gantry configuration and piece always fixed, completely with linear motors for both linear and rotary axes with torque motors.
Extremely effective in high-speed roughing operations and extremely accurate and reliable in semi-finishing and finishing operations. All this allows the machine to be, in the same way, highly performing even unmanned.
Product can be customized according to customer requirements (Heads, CNC, tool magazine, etc.) but with standard strokes.
It is the right choice for sectors such as aerospace, power generation, mould & dies and general engineering.
Longitudinal axis
3.000 mm 181.11 in
Cross axis
2.600 mm 102.36 in
Vertical axis
1.200 ÷ 1.400 mm 47.24 ÷ 55.12 in
Feeds
0 ÷ 60.000 mm/1` 0 ÷ 2.362.20 imp
Spindle
up to 78 Kw • 220 Nm • 36.000 rpm
Spindle taper
HSK-63A • ISO40 • HSK-100A • ISO50
3.000 mm 181.11 in
Cross axis
2.600 mm 102.36 in
Vertical axis
1.200 ÷ 1.400 mm 47.24 ÷ 55.12 in
Feeds
0 ÷ 60.000 mm/1` 0 ÷ 2.362.20 imp
Spindle
up to 78 Kw • 220 Nm • 36.000 rpm
Spindle taper
HSK-63A • ISO40 • HSK-100A • ISO50
